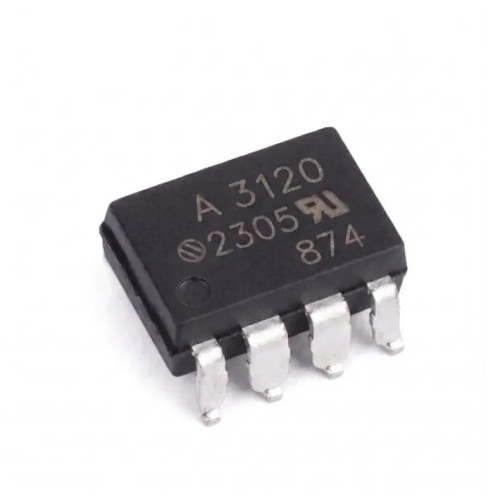

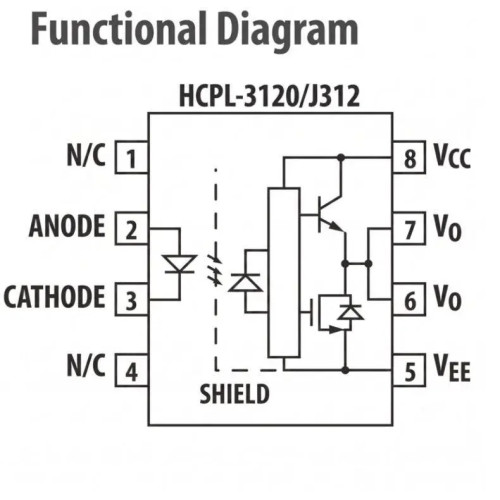

A3120 (HCPL-3120-000E) оптопара 2.0A для IGBT

A3120 (HCPL-3120) — це високошвидкісна спеціалізована оптопара (оптронный драйвер), розроблена для безпосереднього керування затворами силових IGBT-транзисторів та потужних польових транзисторів (MOSFET). Завдяки здатності видавати піковий вихідний струм до 2.0 А, мікросхема забезпечує швидке заряджання та розряджання ємності затвора, що гарантує чітке і надійне перемикання силових ключів на високих частотах.

Оптопара забезпечує відмінну гальванічну розв'язку між низьковольтною логічною частиною (контролером, ШІМ-генератором) та високовольтним силовим каскадом. Вона має надвисоку стійкість до синфазних перешкод (CMR) — щонайменше 15 кВ/мкс, що критично важливо для роботи в умовах сильних промислових електромагнітних шумів.

Основні технічні характеристики:

Виробник: Broadcom / Avago Technologies

Максимальний піковий вихідний струм (IO​): 2.0 А

Мінімальний піковий вихідний струм: 1.5 А

Напруга живлення (VCC​): від 15 В до 30 В

Максимальний час затримки поширення сигналу: 0.5 мкс

Стійкість до синфазних перешкод (CMR): мін. 15 кВ/мкс при VCM​=1500 В

Тип виходу: Логічний (тотемний вихід / Totem Pole)

Напруга ізоляції: 3750 В (середньоквадратичне значення)

Тип корпусу: DIP-8 (THT, вивідний монтаж)

Сфера застосування: Мікросхема A3120 є базовим елементом для ремонту та проектування промислової та силової електроніки:

Драйвери затворів силових IGBT та MOSFET модулів.

Інвертори зварювальних апаратів (MMA, TIG, MIG).

Частотно-регульовані електроприводи та частотні перетворювачі.

Промислові джерела безперебійного живлення (UPS).

Індукційні нагрівачі, індукційні плити та печі.

Імпульсні блоки живлення (SMPS) високої потужності.
