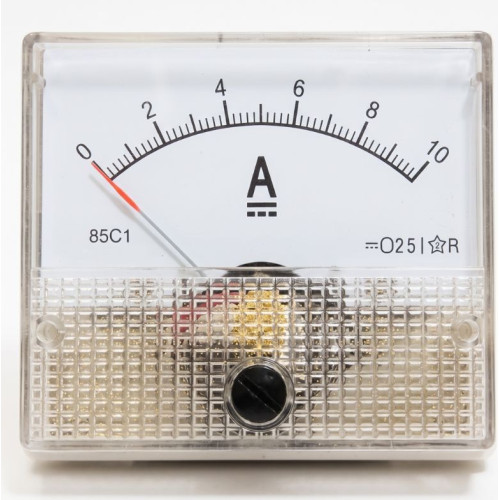

Амперметр панельний стрілочний 10a DC серія 85c1

Амперметр 10A стрілочний 85C1 постійного струму з вбудованим шунтом

Аналоговий (стрілковий) амперметр 85C1 - це класичний, надійний і простий у використанні вимірювальний прилад, призначений для візуального контролю сили постійного струму (DC) в електричних ланцюгах. Головна перевага цієї конкретної моделі на 10 Ампер полягає у наявності вбудованого вимірювального шунта. Це означає, що прилад повністю готовий до роботи «з коробки» — вам не потрібно купувати або підключати додаткові зовнішні резистори, досить просто підключити амперметр в розрив ланцюга.

Прилад має зручний розмір лицьової панелі 62х55 мм, що робить його показання, що добре читаються з відстані. Індикатори стрілки залишаються надзвичайно популярними, оскільки вони, на відміну від цифрових дисплеїв, не вимагають окремого джерела живлення і дозволяють миттєво візуально оцінити динаміку зміни струму (наприклад, під час заряджання акумулятора).

Основні технічні характеристики:

Діапазон виміру: 0 А – 10 А (DC, постійний струм).

Тип приладу: Аналоговий (стрілочний).

Клас точності: 2.5 (стандарт для побутових та напівпромислових приладів).

Шунт: Вбудований у корпус (прилад готовий до роботи).

Габарити лицьової панелі: 62×55 мм.

Глибина корпусу: 55 мм (з урахуванням контактів).

Монтаж: Щитовий (встановлюється на панель).

Де найчастіше використовується:

Створення та ремонт саморобних та заводських зарядних пристроїв для автомобільних АКБ.

Лабораторні та регульовані блоки живлення постійного струму.

Контролює струм у системах сонячних панелей та вітрогенераторів.

Гальванічні установки та системи електролізу.

Порада від майстра: Оскільки це прилад для постійного струму (DC), при підключенні критично важливо дотримуватись полярності! Якщо ви переплутаєте «плюс» та «мінус», стрілка відхилиться у зворотний бік (ліворуч) і може погнутися. Будь-який амперметр підключається виключно послідовно навантаженню (у розрив дроту, зазвичай плюсового). Ніколи не підключайте його паралельно до джерела живлення, інакше виникне коротке замикання! Щоб розрахувати, яку потужність споживає ваш пристрій, використовуйте просту лінійну формулу: потужність дорівнює напрузі, помноженій на струм (P = U * I). Наприклад, якщо амперметр показує 5 Ампер при напрузі 12 Вольт, прилад споживає 12*5 = 60 Ватт.
