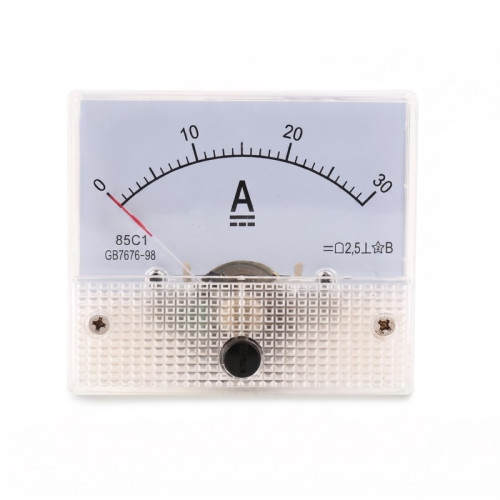

Амперметр панельний стрілочний 30a DC серія 85c1

Амперметр 30А стрілочний 85C1 постійного струму з вбудованим шунтом

Аналоговий (стрілочний) амперметр 85C1 на 30А – це потужний та надійний вимірювальний прилад для візуального контролю сили постійного струму (DC). Унікальна перевага цієї моделі полягає у наявності вбудованого вимірювального шунта, розрахованого на високе навантаження до 30 Ампер. Завдяки цьому прилад повністю готовий до роботи з коробки - він не вимагає пошуку, купівлі і складного підключення зовнішніх шунтів, що істотно економить місце в корпусі вашого пристрою.

Прилад має класичний розмір лицьової панелі 62х55 мм, що забезпечує відмінну читаність шкали. Індикатори миттєво реагують на зміни струму без затримок, не вимагають окремого живлення і незамінні при конструюванні потужної силової електроніки.

Основні технічні характеристики:

Діапазон виміру: 0 А – 30 А (DC, постійний струм).

Тип приладу: Аналоговий (стрілочний).

Шунт: Вбудований у корпус (прилад готовий до виміру).

Клас точності: 2.5.

Габарити лицьової панелі: 62×55 мм.

Монтаж: Щитовий (встановлюється на панель).

Де найчастіше використовується:

Потужні пускозарядні пристрої для автомобільних та вантажних АКБ.

Лабораторні блоки живлення та інверторні системи.

Контролює зарядний струм у системах сонячних електростанцій.

Промислові гальванічні установки та системи електролізу.

Порада від майстра: Оскільки цей амперметр має вбудований шунт на 30 Ампер, вся силова лінія проходить безпосередньо через його клеми. Це означає, що контакти мають бути затягнуті максимально міцно, а дроти мають відповідний переріз (не менше 4-6 мм²)! Поганий контакт призведе до сильного нагрівання клем та розплавлення пластикового корпусу. Прилад призначений для постійного струму (DC), тому обов'язково дотримуйтесь полярності (підключайте послідовно до розриву плюсового дроту). Якщо переплутати плюс і мінус, стрілка вдариться об лівий обмежувач і може погнутися. Розрахувати потужність дуже просто: напруга множиться на струм (P = U*I). При 12 Вольтах і струмі 30 Ампер через прилад проходить потужність 360 Ватт.
