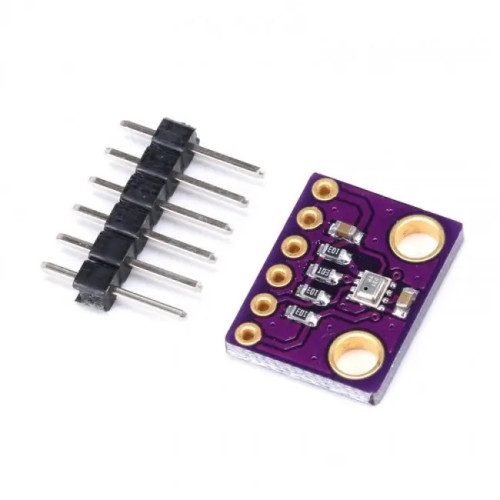

Модуль барометр BMP280 — датчик атмосферного тиску

Модуль вимірювання атмосферного тиску заснований на датчику BMP-280 від BOSCH. Цей датчик є покращеною версією датчика BMP180 і відрізняється від нього меншими розмірами, зниженим енергоспоживанням, високою точністю роботи та наявністю точного заводського калібрування і двома послідовними інтерфейсами: I2C і SPI.

Від попередніх моделей (BMP085 і BMP180) датчик відрізняється трьома режимами роботи:

SLEEP - режим зниженого енергоспоживання

FORCED - режим, аналогічний, режиму роботи датчиків BMP085 і BMP180. З команди від контролера датчик виходить з режиму сну, проводить вимірювання, видає результати вимірювання контролера і переходить в режим зниженого енергоспоживання

NORMAL - унікальний для цього датчика режим. Датчик самостійно прокидається, проводить вимірювання тиску і температури і засинає. Всі тимчасові параметри цього режиму програмуються незалежно. Зчитувати дані в цьому режимі можна в будь-який час.

У датчика передбачена фільтрація результатів вимірювань з налаштуванням таких параметрів фільтрації:

OVERSAMPLING для температури (16,17,18,19,20 біт)

OVERSAMPLING для тиску (16,17,18,19,20 біт)

TSB - час між між вимірами (0.5,62.5,125,250,500,1000,2000,4000 мс)

FILTER_COEFFICIENT - коефіцієнт фільтрації

Характеристики:

Напруга живлення: від 1.71 В до 3.6 В

Макс швидкість I2C інтерфейсу: 3.4 МГц

Струм: 2.7мкA при частоті відліків в 1 Гц

Інтерфейс: I2C, SPI (4 Провід), SPI (3 Провід)

Калібрування: заводське

Рівень шуму: до 0.2 Па (1.7 см) і 0.01 температури

Діапазон вимірюваного тиску: від 300hPa до 1100hPa (9000 м до -500 м)

Розмір: 21 мм х 18 мм
