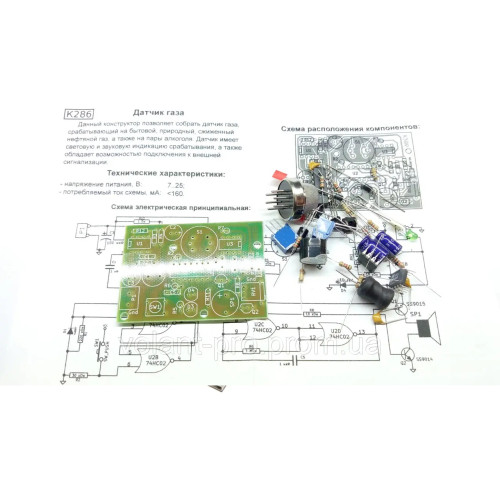

КИТ, набор датчик газа на MQ-5

Набір для самостійної складання датчика газу на MQ-5.

  Цей конструктор дає змогу зібрати датчик газу, що спрацьовує на побутовий, природний, зріджений нафтовий газ, а також на пари алкоголю. Датчик має світлову та звукову індикацію спрацьовування, а також має можливість під'єднання до зовнішньої сигналізації.

Технічні характеристики:

Напруга живлення, В: 7... 25

Споживаний струм, мА: <160

 Схема ґрунтується на датчику газу S1 (MQ-5). Вихідна напруга з датчика порівнюється з опорним, сформованим R10, R11 і RV1, в операційному підсилювачі U3. Чутливість схеми регулюється підстроєним резистором RV1 (збільшення за годинниковою стрілкою). Під час спрацьовування схеми на виході операційного підсилювача формується логічній сигнал високого рівня — загоряється червоний світлодіод D4 і змінюється стан тригера, зібраного на елементах U2A і U2B. На елементах U2C і U2D зібраний генератор, періодично відкриває і закриває транзистор Q1.

 Перемикання тригера відкриває транзистор Q2 і вмикається звукове сповіщення про протікання газу. Періодичне увімкнення бузера SP1 триватиме до моменту натискання кнопки SW1, що скидає тригер у початковий стан.

 На мікросхемі U1 зібраний імпульсний стабілізатор напруги. Для роботи датчика воно має становити 5 (В). Наявність напруги живлення індицується світінням зеленого світлодіода D3.

Налагодження схеми

 Для встановлення потрібного рівня чутливості необхідно в провітрюваному приміщенні спершу викрутити RV1 до упору за годинниковою стрілкою; потім, на увазі високої чутливості датчика, домогтися брак помилкового спрацьовування, викручуючи RV1 вліво. Розмістити схему над джерелом газу та, регулюючи RV1, встановити необхідну чутливість. Під час настроювання датчика на побутовий газ для вірогідного спрацьовування напруга на RV1 між першою й другою ногами має становити приблизно 1,11 (В).

Примітки:

Цей конструктор не рекомендується використовувати як основний сигналізатор витоку газу в місцях із підвищеним ризиком для життя людини. У разі калібрування датчика в побутових умовах регулярно провітрювати приміщення. Уникати появи іскор у приміщенні.
