- НаявністьВ наявності
50.00 грн.

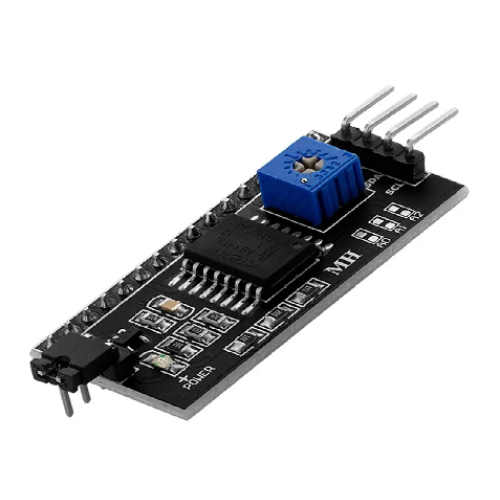

I2C/IIC/TWI адаптер на базі чипа PCF8574 — це модуль розширення входів/виходів, призначений для швидкого підключення символьних дисплеїв LCD 1602 та LCD 2004 до контролерів Arduino, STM32 або ESP. Головна перевага модуля — зменшення кількості необхідних контактів для керування екраном з 16 стандартних паралельних пінів до всього 2 сигнальних ліній (SDA та SCL). Плата обладнана потенціометром для точного регулювання контрастності та знімним джампером для примусового ввімкнення або вимкнення підсвічування дисплея.
Технічні характеристики
Основний чип: PCF8574T (або PCF8574AT)
Підтримувані дисплеї: LCD 1602, LCD 2004 (на базі контролера HD44780)
Інтерфейс підключення: I2C / IIC / TWI
Напруга живлення: 5.0 В
Базова I2C адреса за замовчуванням: 0x27 (для чипа PCF8574T) або 0x3F (для PCF8574AT)
Можливість зміни адреси: Є (за допомогою замикання контактних майданчиків A0, A1, A2)
Регулювання контрасту: Вбудований тример (потенціометр)
Керування підсвічуванням: Апаратне (за допомогою джампера) або програмне
Кількість виводів для МК: 4 контакти (VCC, GND, SDA, SCL)
Габарити модуля: 41.5 мм × 19 мм × 15.3 мм
