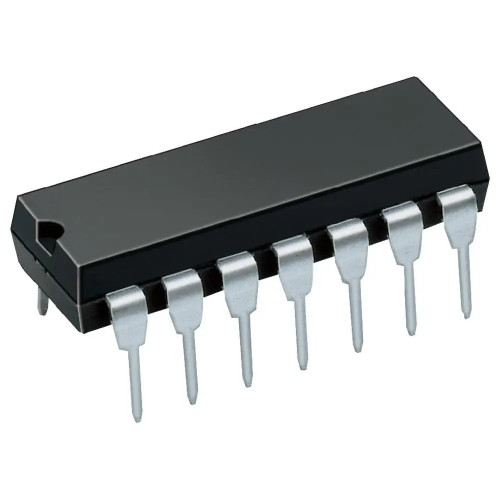

Мікросхема LM324N (DIP-14) — чотириканальний операційний підсилювач

LM324N - це інтегральна схема, що містить чотири незалежні операційні підсилювачі з високим коефіцієнтом посилення і внутрішньої частотної компенсації. Вона була спеціально розроблена для роботи від одного джерела живлення у широкому діапазоні напруг.

На відміну від стандартних операційних підсилювачів, LM324 може працювати із вхідними сигналами, рівень яких знаходиться на рівні "земля" (GND), навіть при живленні від одного джерела (наприклад, +5В). Це робить її ідеальною для використання в цифровій електроніці та мікроконтролерних системах (Arduino, STM32), де відсутня негативна напруга живлення.

Основні сфери застосування:

Багатоканальні підсилювачі датчиків: Одночасне оброблення сигналів від чотирьох термопар, фотодіодів або тензодатчиків.

Активні фільтри: Створення складних фільтрів низьких та високих частот для аудіо та систем зв'язку.

Аналогові очищувачі: Схеми додавання, віднімання та інтегрування сигналів.

Генератори сигналів: Побудова генераторів синусоїдальних, трикутних та прямокутних імпульсів.

Промислова автоматика: Контролери управління двигунами та системи зворотного зв'язку.

Ключові переваги:

Чотири підсилювачі в одному корпусі: Значна економія місця на друкованій платі (замінює дві LM358).

Однополярне харчування: Робота від +3 до +32В (не вимагає обов'язкового -12В або -15В).

Низьке споживання: Струм споживання всього 0.7 мА на всі чотири канали.

Широкий вхідний діапазон: Вхідна напруга може опускатися до 0В (V-).

Характеристики

Тип корпусу: DIP-14 (монтаж у отвори або панельку).

Кількість каналів: 4 незалежні операційні підсилювачі.

Напруга живлення: Одинарна 3.0 – 32 В;

Коефіцієнт посилення за напругою: 100 дБ.

Смуга пропускання (Unity Gain): 1 МГц.

Швидкість зростання: 0.4 В/мкс.

Виробник: Texas Instruments, STMicroelectronics, ON Semi.

Стан: Новий.
