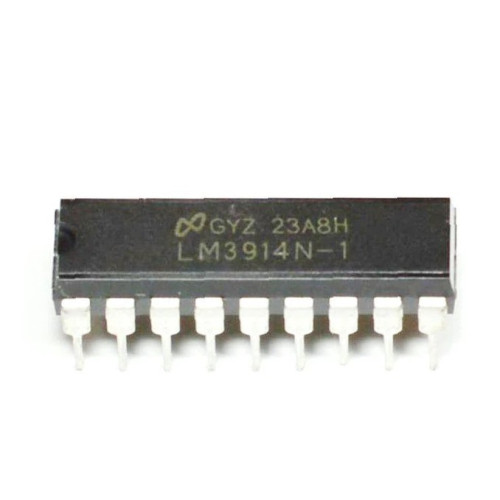

LM3914N-1 лінійний індикатор рівня сигналу DIP-18

Мікросхема LM3915 (LM3915N), драйвер світлодіодного індикатора рівня звуку, корпус DIP-18

LM3915N – це популярна спеціалізована мікросхема, призначена для керування світлодіодними індикаторами рівня аналогового сигналу (так званими VU-метрами). Вона здатна безпосередньо керувати лінійкою з 10 світлодіодів, не вимагаючи додаткових струмообмежувальних резисторів, оскільки має вбудоване джерело стабілізованого струму для виходів.

Головна особливість LM3915 полягає у її логарифмічній шкалі. На відміну від лінійного драйвера LM3914, ця мікросхема має крок спрацьовування рівно 3 дБ на кожен наступний світлодіод. Такий крок ідеально відповідає логарифмічному сприйняттю гучності людським вухом. При вхідному опорному сигналі від 0 до 10, мікросхема відображає динамічний діапазон в 30 дБ: від самого нижнього порога -27 дБ (0.447 В) на першому діоді до 0 дБ (10.0 В) на десятому. Це робить її ідеальним вибором для візуалізації потужності звуку (від 0.2 до 100 Вт).

Тип індикації: Логарифмічна шкала (крок 3 дБ).

Кількість керованих світлодіодів: 10 каналів.

Діапазон відображення: від -27 дБ до 0 дБ.

Тип корпусу: DIP-18 (висновний, зручний для паяння та макетних плат).

Струм світлодіодів: Програмується одним зовнішнім резистором.

Режими відображення: «Стовпчик» (Bar graph) або «Точка, що біжить» (Dot display).

Де найчастіше використовується:

Створення візуальних індикаторів вихідної потужності підсилювачів звуку (VU-метри).

Індикатори рівня сигналу в мікшерних пультах та еквалайзерах.

Кольорові музичні установки та моддинг аудіоапаратури.

Індикація рівня заряду батарей із нелінійним графіком розряду.

Порада від майстра: Мікросхема підтримує два круті режими відображення, які перемикаються за допомогою 9-го виводу (Pin 9). Якщо залишити цей висновок «висіти» в повітрі (не підключати), індикатор буде працювати в режимі «Точка» (світитиметься лише один світлодіод, що економить енергію). Якщо ж підключити 9-й висновок до плюсу живлення (V+), увімкнеться ефектний режим «Стовпчик» (світяться всі діоди до поточного рівня сигналу).
