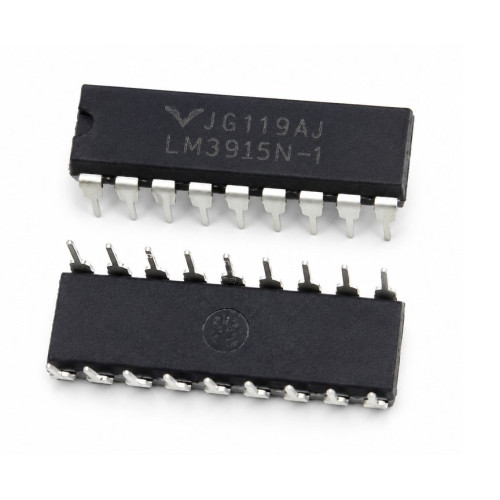

Мікросхема LM3915N — драйвер світлодіодного індикатора, DIP-18

Мікросхема LM3915 (LM3915N), драйвер світлодіодного індикатора рівня звуку, корпус DIP-18

LM3915N — це популярна спеціалізована мікросхема, призначена для керування світлодіодними індикаторами рівня аналогового сигналу (так званими VU-метрами). Вона здатна безпосередньо керувати лінійкою з 10 світлодіодів, не потребуючи додаткових струмообмежувальних резисторів, оскільки має вбудоване стабілізоване джерело струму для виходів.

Головна особливість LM3915 полягає в її логарифмічній шкалі. На відміну від лінійного драйвера LM3914, ця мікросхема має крок спрацьовування рівно 3 дБ на кожен наступний світлодіод. Такий крок ідеально відповідає логарифмічному сприйняттю гучності людським вухом. При вхідному опорному сигналі від 0 до 10 В, мікросхема відображає динамічний діапазон у 30 дБ: від найнижчого порогу -27 дБ (0.447 В) на першому діоді до 0 дБ (10.0 В) на десятому. Це робить її ідеальним вибором для візуалізації потужності звуку (від 0.2 Вт до 100 Вт).

Основні технічні характеристики:

Тип індикації: Логарифмічна шкала (крок 3 дБ).

Кількість керованих світлодіодів: 10 каналів.

Діапазон відображення: від -27 дБ до 0 дБ.

Тип корпусу: DIP-18 (вивідний, зручний для пайки та макетних плат).

Струм світлодіодів: Програмується одним зовнішнім резистором.

Режими відображення: “Стовпчик” (Bar graph) або “Рухома крапка” (Dot display).

Де найчастіше використовується:

Створення візуальних індикаторів вихідної потужності для підсилювачів звуку (VU-метри).

Індикатори рівня сигналу в мікшерних пультах та еквалайзерах.

Світломузичні установки та моддинг аудіоапаратури.

Індикація рівня заряду батарей з нелінійним графіком розряду.
