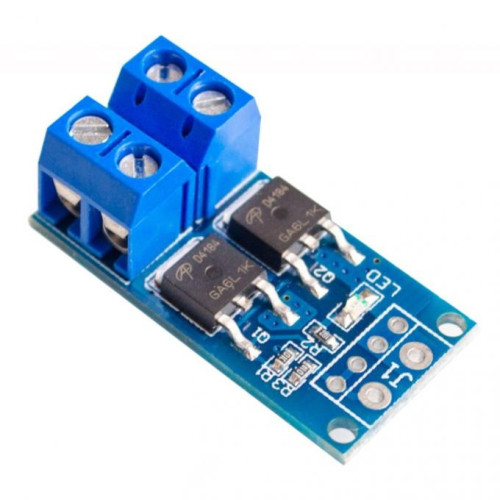

Силовой модуль на двух полевых транзисторах AOD4184 предназначен для коммутации нагрузки с максимальным напряжением до 36В и током до 15А при комнатной температуре. Для токов нагрузки больших 15А и напряжении управления меньше 4В требуется дополнительное принудительное охлаждение модуля. Модуль рассчитан на управление нагрузкой при помощи ШИМ регулирования. Для удобства контроля сигнала управления на модуле установлен индикаторный светодиод.
При управлении соленоидами и электромагнитами требуется обязательная установка защитного диода параллельно обмотке электромагнита в встречном включении. Напряжение управления подается на вход TRIG/PWM силового модуля.
Характеристики:
Транзистор модуля AOD4184 / AOD514
Количество транзисторов модуля: 2
Максимальное напряжение питания: 40В
Максимальный ток транзистора: 50А
Сопротивление открытого канала:
При напряжении на затворе 4,5В - меньше 11мОм
При напряжении на затворе 11В - меньше 8мОм
Максимальная частота ШИМ управления: 20КГц
Максимальное напряжение управления: 20В
Максимальная коммутируемая мощность; 400Вт
Рабочий диапазон температур: от -40 до 85 градусов
Размеры модуля: 34 x 17 x 17 мм
