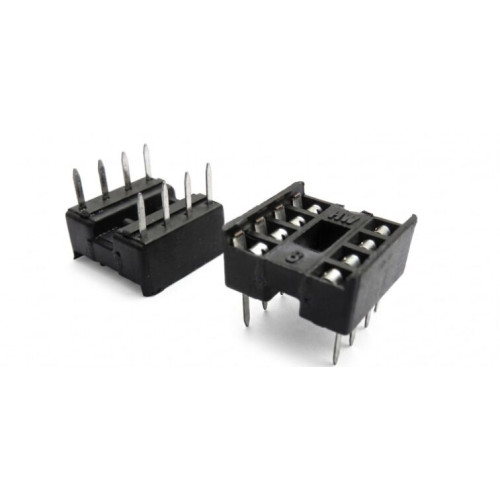

Панелька DIP-8 для мікросхем (8 pin)

Панель dip 8 для мікросхем

Монтажна панелька (гніздо) DIP-8 — це незамінний компонент для правильного конструювання електронних плат. Вона впаюється безпосередньо в друковану або макетну плату, після чого мікросхема просто вставляється в неї. Це позбавляє необхідності паяти саму мікросхему, що гарантує її захист від випадкового теплового пробою (перегріву жалом паяльника).

Використання панельок робить вашу плату ремонтопридатною: якщо мікросхема (наприклад, популярний таймер NE555 або операційний підсилювач) вийде з ладу, ви зможете замінити її за лічені секунди без використання оловотяга чи паяльника.

Основні технічні характеристики:

Тип корпусу сумісної мікросхеми: DIP-8 (8 контактів)

Крок контактів (Pitch): Стандартний 2.54 мм (0.1 дюйма)

Відстань між рядами контактів: 7.62 мм

Тип контактів: Цангові / пелюсткові (надійна фіксація ніжок)

Матеріал ізолятора: Термостійкий пластик

Де найчастіше використовується:

Прототипування та DIY: Створення тестових плат, де потрібно часто змінювати мікросхеми для підбору оптимальних параметрів.

Ремонт техніки: Встановлення замість випаяних згорілих мікросхем, щоб полегшити ремонт у майбутньому.

Збирання наборів: Обов’язковий елемент для початківців, які ще не мають впевнених навичок швидкого паяння чутливих деталей.
